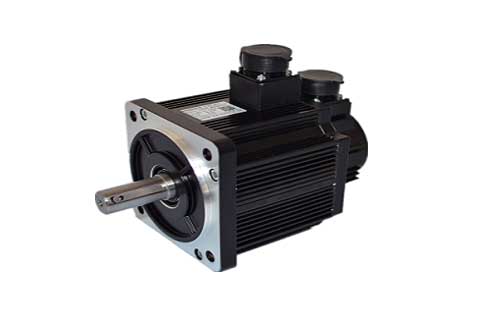

Pwodwi Entwodiksyon: ka 150mm bride AC sèrvo motè dwe itilize ak kalite kondwi sèrvo
Seri yo EC-M segondè vòltaj brushless AC motè sèrvo bay aplikasyon pou ak dansite koupl segondè yo atenn kapasite akselerasyon segondè, epi pi vit pwezante. Yo disponib nan metrik gwosè gwosè soti nan 60 mm a 180 mm (seri a pouvwa motè sèrvo se 100W-5.5KW). Mòd Creole gen opsyon kab estanda pou koneksyon dirèk nan ECON kondwi an.Langil 150mm AC servo motè a se lajman ki itilize ak anpil kondwi mak Chinwa, ak pri li yo trè konpetitif ak Swèd lòt.
Pwodwi paramèt ak ki gen konpòtman egzanplè No .: 50mm bride servo akonpayman motè ka itilize ak kalite kondwi sèrvo
Modèl | EC- 150M380CC | EC- 150M300C | EC- 150M360C | EC- 150M470C | EC- 150M550C | EC- 150M360B | |||||||||||||||||
Pouvwa Rated (W) | 3.8 | 3.0 | 3.6 | 4.7 | 5.5 | 3.6 | |||||||||||||||||
Rated Voltage (V) | 220 | 220 | 220 | 220 | 220 | 220 | |||||||||||||||||
Kouran Rated (A) | 17 | 14 | 17 | 21 | 24 | 17 | |||||||||||||||||
Vitès Rated (RPM) | 2500 | 2000 | 2000 | 2000 | 2000 | 1500 | |||||||||||||||||
Kenbe Torque (Nm) | 15 | 15 | 18 | 23 | 27 | 23 | |||||||||||||||||
Peak Torque (Nm) | 30 | 30 | 36 | 46 | 54 | 46 | |||||||||||||||||
Constant vòltaj (V / 1000 * RPM) | 59 | 70 | 71 | 72 | 64 | 90 | |||||||||||||||||
Koub koyefisyan (Nm / A) | 0.88 | 1.07 | 1.05 | 1.09 | 1.1 | 1.35 | |||||||||||||||||
Inèsi rotor (kg.㎡) | 3.88 × 10-3 | 3.88 × 10-3 | 4.6 × 10-3 | 5.8 × 10-3 | 6.8 × 10-3 | 5.8 × 10-3 | |||||||||||||||||
Liy-Liy Rezistans (Q) | 0.23 | 0.34 | 0.255 | 0.2 | 0.125 | 0.3 | |||||||||||||||||
Liy-Liy Endonktan (MH) | 1.08 | 1.55 | 1.3 | 1.06 | 0.7 | 1.66 | |||||||||||||||||
Elektrik tan-konstan (Ms) | 4.7 | 4.56 | 5.1 | 5.3 | 5.6 | 5.53 | |||||||||||||||||
Pwa (kg) | 15.2 | 15.2 | 17.2 | 20.4 | 22.7 | 21 | |||||||||||||||||
Nimewo liy Encoder (PPR) | 2500 | ||||||||||||||||||||||
Klas izolasyon | Klas B | ||||||||||||||||||||||
Gwoup Sekirite | IP65 | ||||||||||||||||||||||
Sèvi ak Anviwònman | Tanperati: -20 ℃ ~ + 40 ℃, Imidite Pi ba pase 90% RH Pa lawouze | ||||||||||||||||||||||
Motor Power Plug | Plon Fil | U | V | W | PE | ||||||||||||||||||
PIN pa. | 2 | 3 | 4 | 1 | |||||||||||||||||||
Ploge Encoder | Plon Fil | 5V | 0V | A + | B + | Z + | A- | B- | Z- | U + | V + | W + | U- | V- | W- | PE | |||||||
PIN pa. | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||
Enstalasyon pwodwi:
1: Enstalasyon / demonte konpozan makonnen nan fen a arbr motè, pa frape arbr difisil yo anpeche lòt bò a nan motè arbr encoder te frape soti move.
2: Fè efò pou fè pi byen nan arbr li yo anpeche Vibration ak fè pitit domaj.
Pwodwi dimansyon:
Modèl | EC- 150M380CC | EC- 150M300C | EC- 150M360C | EC- 150M470C | EC- 150M550C | EC- 150M360B | EC- 150M360B |
L (san fren) | 230 | 230 | 248 | 278 | 190 | 302 | 278 |
L (avèk fren) | 303 | 303 | 321 | 351 | 230 | 375 | 351 |
Matche chofè | ECN-GA3230B | ECN-GA3230B | ECN-GA3230B | ECN-GA3230B | ECN-GA3230B | ||
Kab pou opsyon | (Batman kè kab) chofè | 3-10M pou opsyon | |||||
(Kab Encoder) Encoder pou chofè | |||||||
(Pouvwa kab) Motè a chofè | |||||||
Sèvis pwodwi:
ECON bay teknik sèvis depi nan kòmansman an nan fen, epi yo pral ofri yon garanti ane. Nenpòt pwoblèm, ka voye voye yon imèl bay enjenyè teknik ak lavant, oswa chat dirèkteman sou sit entènèt nou an.
Peman ak akouchman:
ECON sipòte T / T, Paypal, Western Union fè peman. Nou ka fè aranjman pou eksprime, lè ak lanmè chajman, nou gen ekip pwofesyonèl fè fas ak lojistik.
