TS508D a se yon aks kat nan yon sèl kondwi sèvè ibrid, ki vle di li ka separeman kondwi pou motè nan menm tan an, ak varyab teknoloji kontwòl aktyèl diminye chofaj la nan kondwi sèvè ibrid ak fasil motè Sèvè, ak fasil gwosè kondwi sèvè se ti ,. ki ekonomize espas ak pri machandiz.Avèk se detay yo:
Espesifikasyon
● avanse 64bit teknoloji DSP doub nwayo
● De motè sèvè ibrid ka synchronous oswa kontwole separeman via RS485
● idantifikasyon Auto paramèt yo nan motè sèvè ibrid apre pouvwa moute.
● Travay san pwoblèm, segondè randman koupl nan mwayen / gwo vitès; repons vit, ak chofaj ki ba, ba Vibration.
● Opto - izole opinyon kontwòl diferans siyal, alam siyal OC pwodiksyon
● Adopte avanse varyab aktyèl ak varyab teknoloji frekans, li ka diminye motè ak kondwi chofaj ak Vibration.
● Frekans lan batman kè max se 500KHZ, (default a se 200KHZ)
● De motè yo ka kontwole pa yon sèl lòd batman kè oswa de separeman chanèl lòd batman kè.
● Vòltaj nan batman kè opinyon se 4.5vdc-28vdc, pa bezwen konekte nenpòt rezistans
● Ranje mikwo-etap etap se 200 ~ 51200, ak mikwo-etap ka mete pa pò seri
● Plis pase vòltaj, anba-vòltaj ak pwoteksyon aktyèl
Karakteristik kondwi ak gid seleksyon an | |
Kondwi modèl | TS508D |
Voltage | 24 ~ 50VDC |
Max pwodiksyon aktyèl la | 8A |
Vektè sou-chaj aktyèl la | 12A |
pwa | 0.5kg |
Matche bouk fèmen motè a pa | TC42 (TC42-03, TC42-04, TC42-06, TC42-08) Seri TC57 [TC57-10, TC57-22C, TC57-28, TC57-30BK] Seri TC60 [TC60-20, TC60-30, TC60-40] Default (TC28, TC35 oswa lòt manifakti bouk fèmen motè stepper) |
Kontwole teknoloji | 64bit pwen k ap flote doub-debaz DSP vektè kontwòl bouk fèmen |
Batman souvan | Max 500KHZ, defo a se 200KHZ |
Pwoteksyon | Over- vòltaj, anba-vòltaj, sou-aktyèl, sou-erè alam |
Siyal D ' | Batman kè, direksyon, pèmèt opinyon siyal, pò nivo elektrik 4.5VDC-28VDC, pa bezwen konekte nenpòt rezistans |
Siyal pwodiksyon an | OC pwodiksyon, max pwodiksyon aktyèl la se 100MA, bezwen konekte yon rès-up rezisteur, Max rale-up vòltaj24VDC |
Feedback Encoder | D 'diferans encoder AB, yon sèl-fen ka Customized |
Divizyon | Default 1600 / rcv, plonje yo mete 200 ~ 51200 |
Seleksyon Open-Close | MT1 MT4 ka mete bouk fèmen oswa bouk louvri, mete nan òdinatè lame |
Sèvi ak anviwònman | -5 ℃ ~ 55 ℃ |
Demann komen Customized | Baze sou kondisyon kliyan yo |
Fonksyon DIP
Kondwi a mete mikwo-etap, motè direksyon inisyal ak lòt anviwònman fonksyon pa 8 switch DIP, detay tankou sa yo:
Batman kè / REV tab la
/ REV | SW1 | SW2 | SW3 | SW4 |
Default (200) | SOU | SOU | SOU | SOU |
400 | OFF | SOU | SOU | SOU |
800 | SOU | OFF | SOU | SOU |
1600 | OFF | OFF | SOU | SOU |
3200 | SOU | SOU | OFF | SOU |
3600 | OFF | SOU | OFF | SOU |
6400 | SOU | OFF | OFF | SOU |
12800 | OFF | OFF | OFF | SOU |
25600 | SOU | SOU | SOU | OFF |
1000 | OFF | SOU | SOU | OFF |
2000 | SOU | OFF | SOU | OFF |
4000 | OFF | OFF | SOU | OFF |
5000 | SOU | SOU | OFF | OFF |
7200 | OFF | SOU | OFF | OFF |
8000 | SOU | OFF | OFF | OFF |
10000 | OFF | OFF | OFF | OFF |
Remak: Pi wo pase mikwo-etap se estanda a nan sa a kondwi, pou lòt moun, ki baze sou demann kliyan an oswa lame yo mete, seri a se 200 ~ 51200
MOTÈ DIR tabli
SW5 = OFF, 4 Motè direksyon se CCW; SW5 = SOU, direksyon 4 motè yo se CW
SELEKSYON MODE
SW6 = OFF, 4 motè yo FOC mòd kontwòl vektè;
SW6 = SOU, 4 motè yo se mòd segondè mouvman pwen PM vitès
SELEKSYON MOTÈ
SW7 = OFF, chwazi nou TC42 ak TC57 motè sèvè ibrid
SW7 = SOU, chwazi nou TC60 ak TC86 motè sèvè ibrid
Si pou TC28 oswa ibrid konpayi an lòt sèvè motè, pl kontakte nou pou sipò anvan ou achte
SEKSYON PULS
SW8 = OFF, PUL + DIR
SW8 = SOU, mòd batman doub (CW / CCW)
Anviwònman aktyèl la
Peak Kouran | RMS Kouran | SW5 | SW6 | SW7 |
Default | 1.4A (PK) | OFF | OFF | OFF |
2.1A | 1.5A | SOU | OFF | OFF |
2.7A | 1.9A | OFF | SOU | OFF |
3.2A | 2.3A | SOU | SOU | OFF |
3.8A | 2.7A | OFF | OFF | SOU |
4.3A | 3.1A | SOU | OFF | SOU |
4.9A | 3.5A | OFF | SOU | SOU |
5.6A | 4.0A | SOU | SOU | SOU |

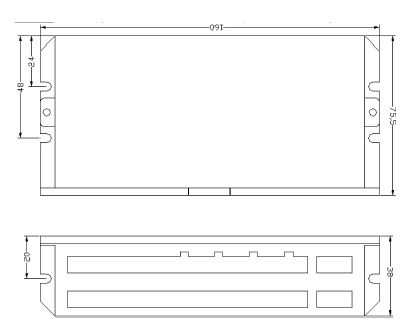

TS508D fil elektrik ak dimansyon
